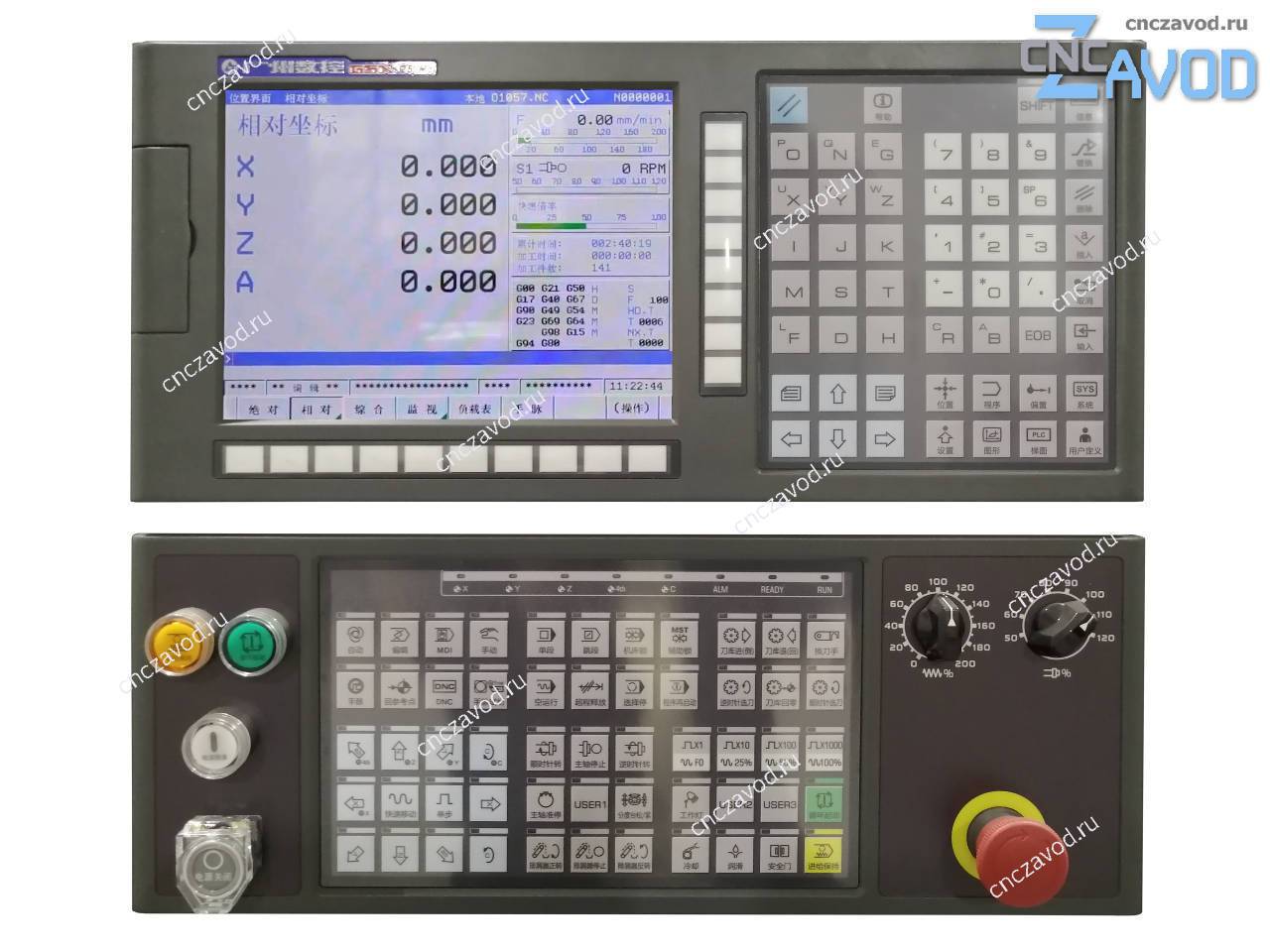

Система ЧПУ GSK25iMc

Система управления GSK25iMc - это современная, высокопроизводительная ЧПУ-система, разработанная для управления токарными, фрезерными и многоцелевыми станками. Благодаря передовой архитектуре, широкому функционалу и стабильной работе в промышленных условиях, GSK25IMC обеспечивает высокую точность обработки, простоту эксплуатации и повышение общей эффективности производства.

Идеально подходит для малых и средних предприятий, а также для модернизации устаревших станков. Система поддерживает как базовые, так и расширенные функции ЧПУ, включая автоматическую компенсацию износа инструмента, диагностику неисправностей, поддержку многозонной обработки и интеграцию в промышленные сети.

Технические характеристики системы ЧПУ GSK25iMc

Конфигурация осей:
    Максимальное количество управляемых осей: до 8 осей подачи + 2 сервошпинделя.
    Оси сцепного устройства: поддержка 4-осевой и 5-осевой кинематики.
    Управление через ПЛК: до 8 дополнительных осей.
    Синхронное управление: поддержка до 4 независимых групп синхронизированных осей подачи.

Система обратной связи и точность:
    Управление с замкнутым контуром: совместимость с инкрементными и абсолютными энкодерами, а также линейными шкалами.
    Минимальный шаг интерполяции:
        Для осей типа B: 0,001 мм / 0,0001 дюйма / 0,001°
        Для осей типа C: 0,0001 мм / 0,00001 дюйма / 0,0001°

    Минимальное разрешение датчиков положения: соответствует минимальному шагу интерполяции.
    Максимальное значение координаты:
        Линейные оси: ±99 999 999,9999 мм.
        В дюймах: ±99 999,9999 дюйма.
        Угловые оси: ±999 999,9999°.

Динамика и траекторное управление:
    Максимальная скорость подачи: до 200 м/мин.
    Профили ускорения/замедления:
        Линейное ускорение перед интерполяцией.
        S-образные профили ускорения/замедления.
        Управление рывком (jerk control) для плавного движения.
    Высокоскоростная обработка:
        Поддержка функции G05 — высокоскоростная интерполяция коротких линейных сегментов.
        Сглаживание траектории движения.
        Опережающее чтение до 1000 блоков программы.

Пятиосевая обработка (опционально):
    Функция RTCP (Tool Center Point Control): реализована через код G43.4.
    Обработка наклонных поверхностей:
        Позиционирование по схеме 3+2 с использованием кода G68.2.

    Ручное управление в пятиосевом режиме:
        Перемещение вдоль оси инструмента.
        Перемещение перпендикулярно оси инструмента.
        Вращение относительно центра инструмента.

Программирование и форматы:
    Формат управляющей программы:
        Соответствует стандарту ISO.
        Имя программы: O + 4 цифры.
        Номер блока: N + до 5 цифр.
        Коды G: до 3 цифр.
        Координаты: до 6 цифр до десятичной точки и 4 после.
        Подача (F): до 6 цифр до точки и 4 после.
        Шпиндель (S): до 5 цифр.
        Инструмент (T): до 3 цифр.
        Вспомогательные функции (M): до 3 цифр.

    Системы координат:
        48 рабочих систем координат (G52–G59 и расширенные G54.1).

    Компенсация инструмента:
        Поддержка до 400 комплектов данных компенсации (функция типа C).

    Набор управляющих функций:
        Более 100 кодов G, включая:
            12 стандартных фиксированных циклов.
            19 специализированных и составных циклов.
            Функции: торцевое фрезерование, поворот и масштабирование системы координат, зеркальное отражение.
            Автоматическое измерение длины инструмента.
            Управление центром инструмента (RTCP).
            Обработка наклонных поверхностей.

        Поддержка вложенных подпрограмм (до 4 уровней вызова).
        Макропрограммирование: пользовательские макросы типа B.

Хранение и управление программами:
    Объём памяти: 4 ГБ
    Максимальное количество программ: до 400.

Функции опорных точек и измерения:
    Возврат к опорным точкам:
        G27 — проверка наличия опорной точки.
        G28 — возврат к основной опорной точке.
        G29 — выход из опорной точки.
        G30 — возврат к дополнительным опорным точкам (2, 3, 4).

    Функция пропуска блока: G31 — используется для измерения инструмента и заготовки.

Программируемые функции безопасности и настройки:
    Ограничение рабочего хода: программируемое через G22 (вкл.) / G23 (выкл.)
    Программируемый ввод данных: G10 — запись параметров (например, смещений, данных инструмента) непосредственно из управляющей программы.

Чертежи:

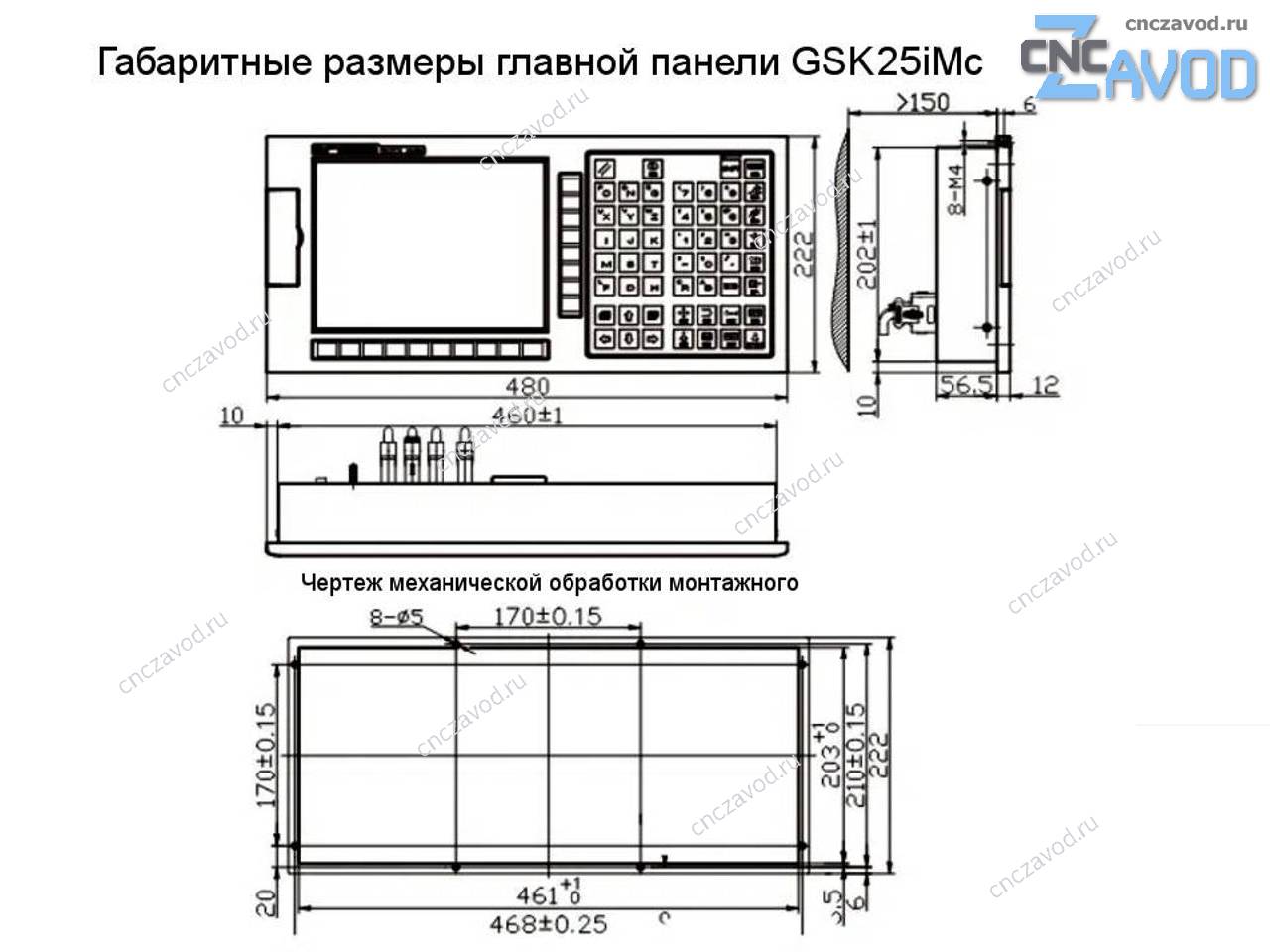

Размеры главной панели GSK25iMc

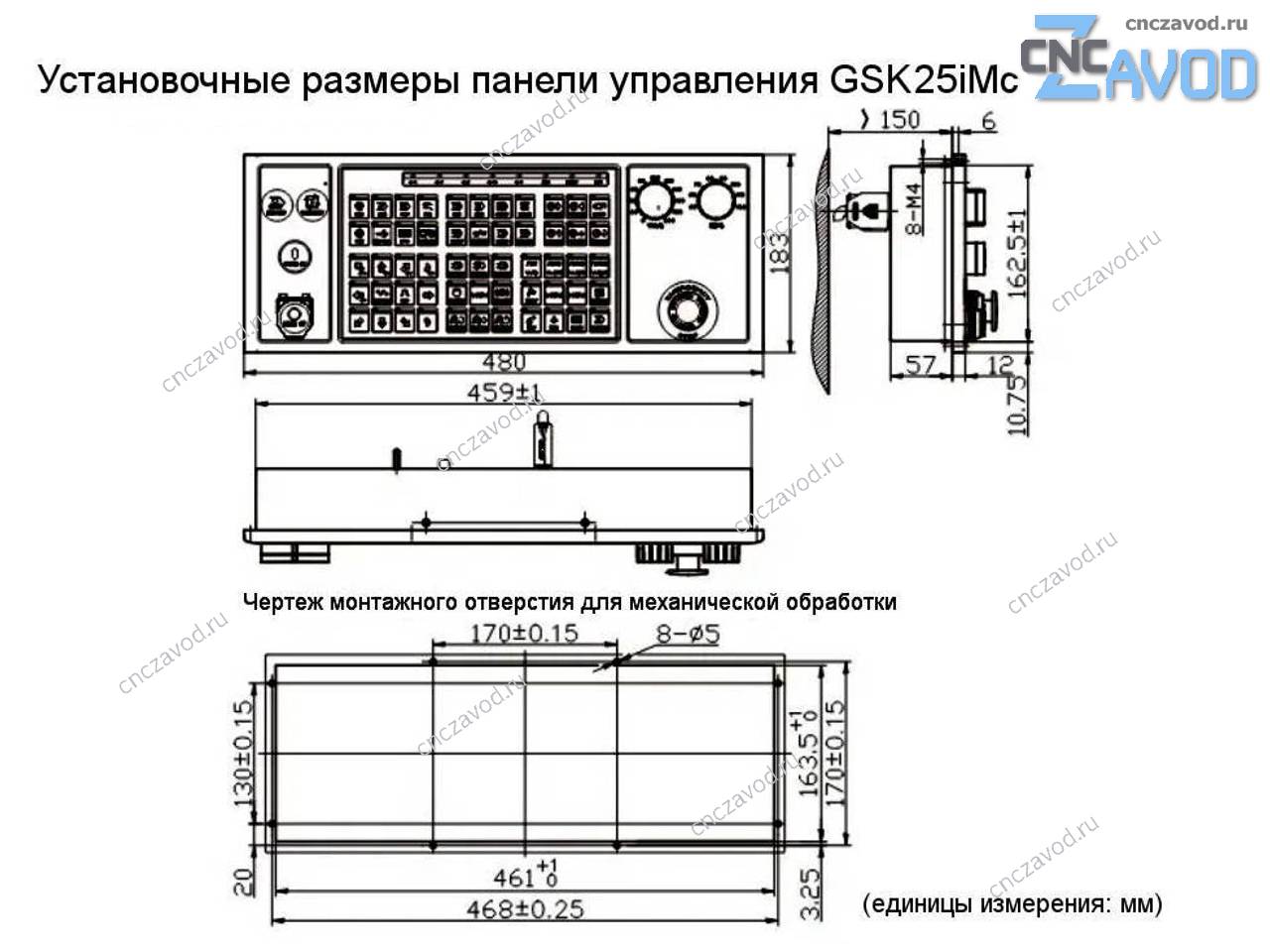

Размеры панели управления GSK25iMc

GSK25i Руководство пользователя (Инструкция по подключению и программированию): Скачать
